Brassage des baies réseau
Prérequis :
Plans des locaux
Configuration des éléments du réseau opérationnelle
Matériel nécessaire au brassage des baies
Objectif :
Relier les nouveaux bureaux de la DDPP au réseau de la Préfecture
Date de réalisation :
Septembre 2024
Compétence concernées :
Gérer le patrimoine informatique
Répondre aux incidents et aux demandes d’assistance et d’évolution
Mettre à disposition des utilisateurs un service informatique
Étude des plans

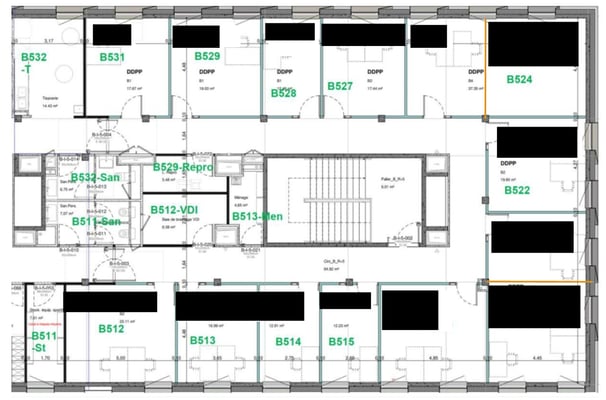

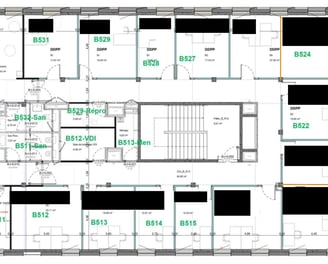

Avant toute opération de brassage, une étude des plans du 4ᵉ et 5ᵉ étages a été réalisée. Cette analyse avait pour objectif d’identifier avec précision la localisation des bureaux, le positionnement des prises réseau murales ainsi que la répartition des agents dans les différents espaces.
Préparation du matériel

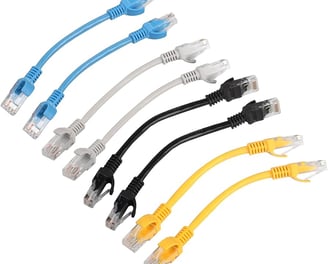

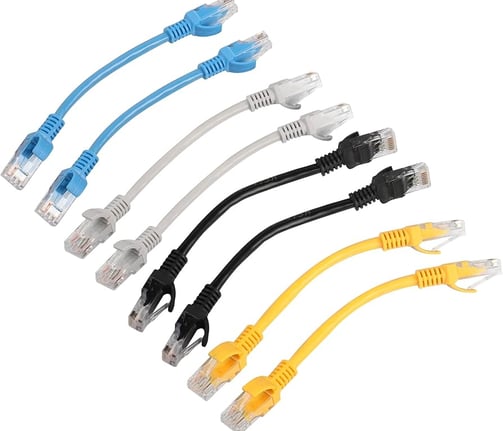

Une fois la configuration repérée, l’ensemble du matériel nécessaire a été rassemblé. Des câbles réseau RJ45 de catégorie 6a ont été sélectionnés en deux longueurs standard (1 mètre et 2 mètres) pour s’adapter aux distances entre les panneaux de brassage et les ports des switchs ainsi qu'un testeur RJ45.
Mise en réseau des postes

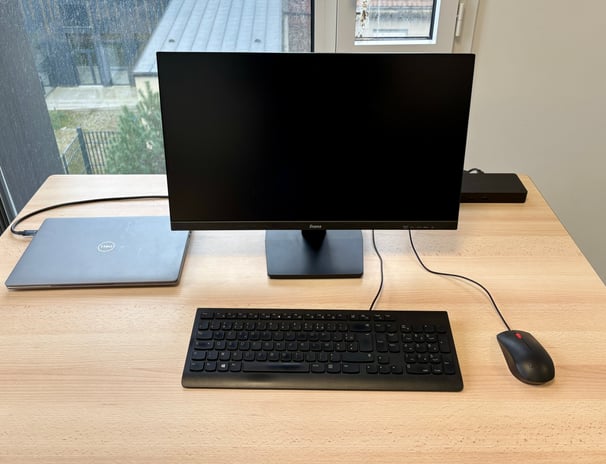

Chaque poste de travail dispose de trois prises murales, mais une seule a été activée pour chaque agent. Cette organisation repose sur le fait que les téléphones fixes installés sont capables de faire office de répéteurs réseau. Ainsi, le signal réseau entre dans le téléphone, qui le redistribue ensuite à la station d’accueil (dock station) de l’agent. Cette solution permet d’optimiser le nombre de ports utilisés sur les switchs.
Réalisation du brassage

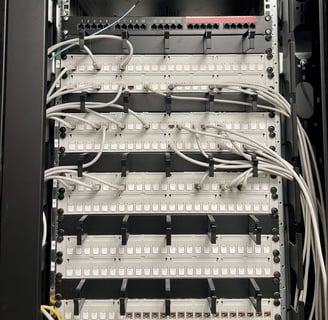

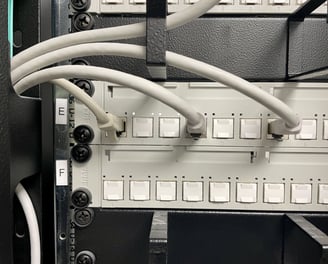

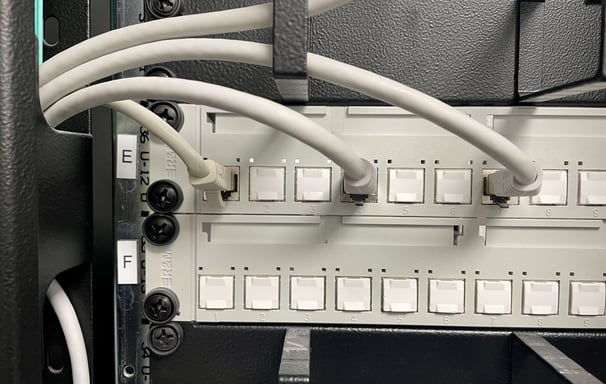

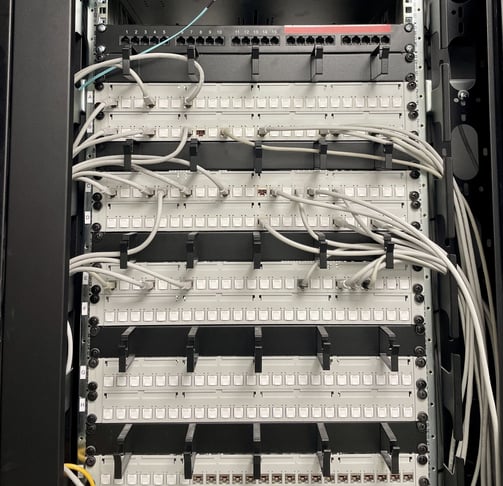

Le brassage a été effectué dans les baies réseau. Les câbles RJ45 ont été connectés entre les panneaux de brassage et les ports des switchs conformément au plan établi. L’organisation interne de la baie a été pensée pour garantir une gestion propre et efficace des câbles. Chaque liaison a été installée avec soin, en respectant les courbures minimales et en évitant toute tension excessive, afin d’assurer la pérennité des connexions.
Configuration des équipements actifs
Les switchs et les routeurs avaient été configurés en amont par les équipes techniques du SGAMI. L’ensemble des ports étaient prêt à l’usage au moment du brassage.
Vérification et validation

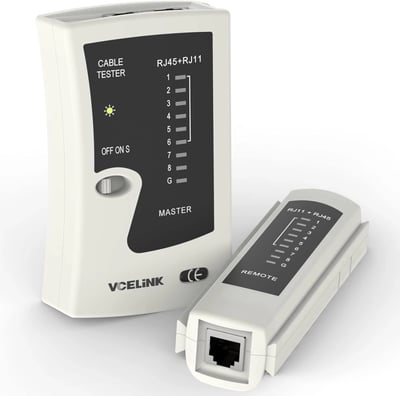

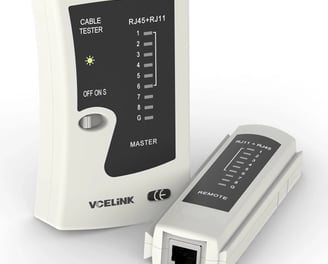

À la fin du brassage, chaque liaison réseau a été testée individuellement à l’aide d’un testeur RJ45. Ces tests ont permis de vérifier la continuité du signal ainsi que le bon fonctionnement des connexions entre la baie et les postes de travail.
Conclusion
L’intervention a permis de mettre en service l’ensemble des postes du 4ᵉ et 5ᵉ étage dans de bonnes conditions. Les agents disposent d’un accès réseau fonctionnel via leur téléphone fixe, connecté lui-même à leur station d’accueil. L’installation est désormais pleinement opérationnelle et prête à accueillir les utilisateurs dans leur nouvel environnement de travail.
